Vane fluture dublu excentrice

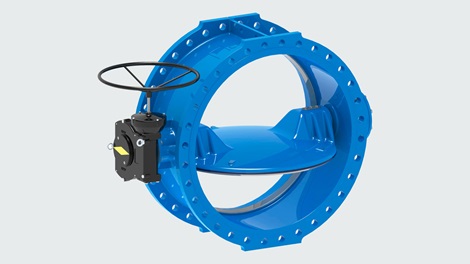

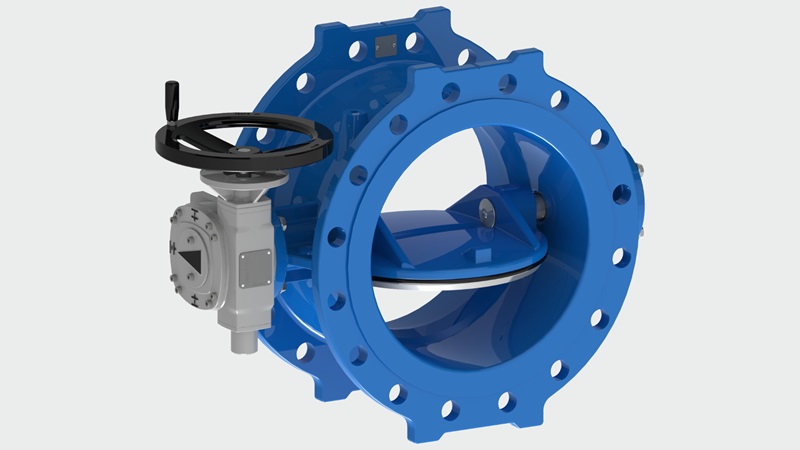

Producem vane fluture dublu excentrice durabile cu dimensiuni între DN150 și DN2800. Discul înclinat și bine fixat, etanșarea optimizată și capetele de ax protejate împotriva coroziunii sunt caracteristici care depășesc standardele actuale și fac ca vanele fluture dublu excentrice AVK să reprezinte alegerea sigură pentru rețelele de apă.
Gama noastră de produse
- Scaun integrat și scaun din oțel inoxidabil înlocuibil sau sudat
- Disc plat (DN150-2800) sau disc cu profil flow-through (DN700-1200)
- Reductor IP67, IP68 sau cu flanșă ISO
- PN10, PN16 și PN25
Durată de viață mai lungă datorită discului înclinat
Tensiunea pe disc este eliminată la câteva grade după deschidere, ceea ce reduce la minimum uzura etanșării. În plus, acest design reduce compresia etanșării ceea ce determină cupluri de operare reduse.
Trei modele de suprafețe de sprijin

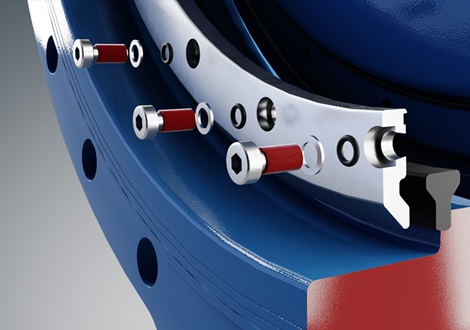

Scaunul integral are o suprafață din fontă ductilă integrată în corp, prelucrată și acoperită cu strat epoxidic. Scaunul din oțel inoxidabil este oferit în două variante. O variantă cu un inel înlocuibil din oțel inoxidabil etanșat cu un O-ring pentru a evita pătrunderea lichidului sub inel și o altă variantă cu scaun din oțel inoxidabil sudat și lustruit pentru a oferi o suprafață netedă.
Conexiune sigură între disc și ax

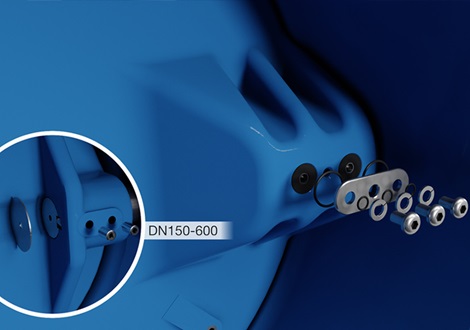

Discul și axul sunt conectate cu ajutorul unei pene montată într-o canelură. Pana este fixată cu două șuruburi pentru a preveni mișcarea discului în fluxul de lichid. La dimensiuni mari, discul este securizat cu două dibluri din oțel inoxidabil, cu pană și canelură ca dispozitiv suplimentar de fixare.
Etanșarea discului este optimizată
Discul este proiectat pentru a minimiza pierderea de presiune prin simulări CFD. Etanșarea discului are un profil special care menține garnitura într-o poziție corectă și asigură fiabilitatea produsului. Calitatea excelentă a cauciucului face posibilă reducerea cantității de cauciuc ceea ce asigură cupluri reduse de închidere. Cauciucul EPDM este aprobat de DVGW, KIWA și WRAS.
Caracteristici de proiectare a axului
Etanșarea axului poate fi înlocuită sub presiune pentru o întreținere ușoară. Garniturile din cauciuc EPDM asigură etanșeitatea la interior și exterior, iar garniturile din cauciuc NBR protejează împotriva impurităților și fluidelor din exterior.
Vanele fluture sunt prevăzute cu un dispozitiv de blocare care face posibilă imobilizarea discului în poziție deschisă/închisă, dacă este necesară înlocuirea reductorului.
Lagărul de alunecare din PTFE asigură cupluri de operare reduse, iar capetele protejate ale axului asigură durabilitate, deoarece nu există suprafețe din fontă ductilă fără acoperire epoxidică expuse mediului.
Curgere bidirecțională și dimensiuni reduse
Vanele sunt bidirecționale chiar dacă, începând cu DN700, vanele fluture sunt marcate cu o săgeată care indică direcția preferată de curgere. De asemenea, am redus greutatea pentru a facilita manipularea și pentru a reduce impactul asupra mediului.
Tipuri de acționare
Oferim orice tip de acționare. Opțiunile noastre standard sunt: reductor IP67 cu roată de manevră pentru instalarea în cămin sau la suprafață, reductor IP68 pentru montaj îngropat și reductor cu flanșă ISO pentru montarea acționării electrice. În plus, oferim tije de extensie, adaptoare și roți de manevră.
Aprobări
Vanele fluture dublu excentrice au următoarele aprobări:
- DVGW pentru DN150-1200
- KIWA pentru DN200-600
- WRAS pentru DN700-1200
Pentru dimensiuni mai mari, toate componentele vanei dețin aprobări.
Unde se folosesc vanele fluture duble excentrice?

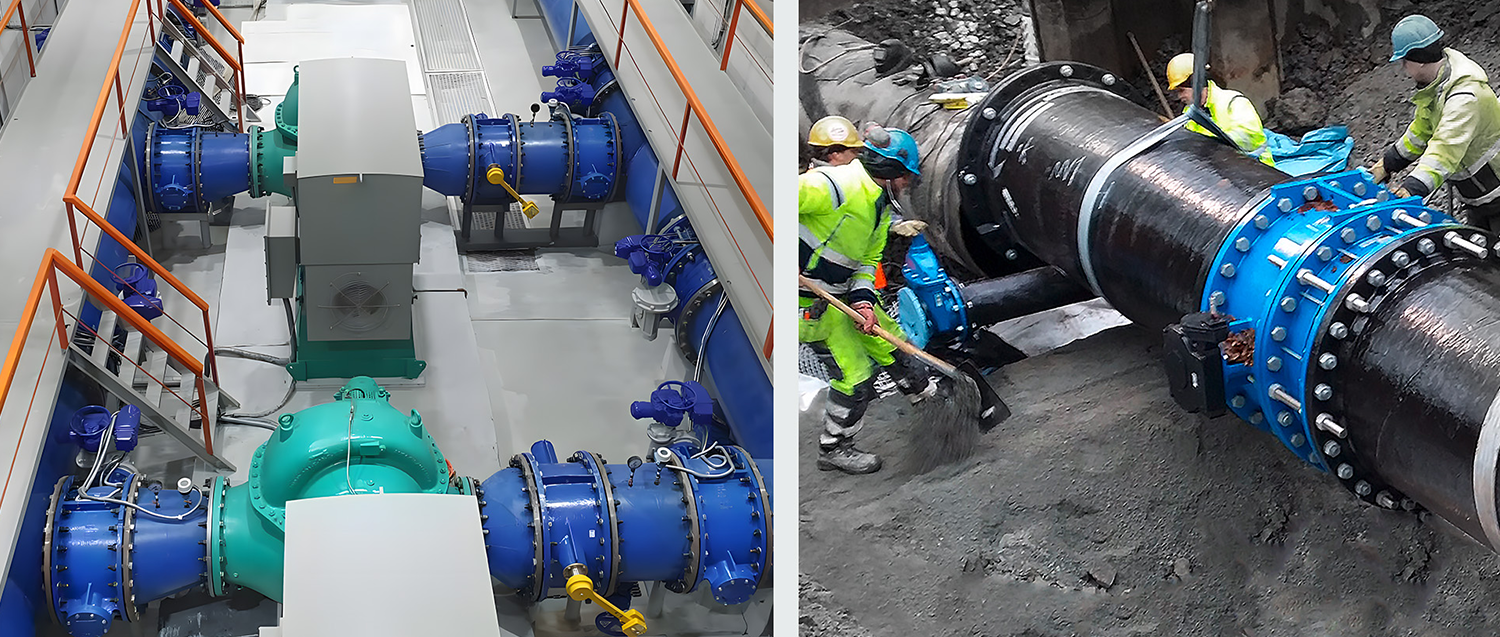

Vanele fluture dublu excentrice sunt adesea folosite în aplicațiile de alimentare cu apă subterane ca alternativă la vanele cu sertar cauciucat. La montajul îngropat este necesară o adâncime mai mică de îngropare și, de obicei, aceste vane sunt mai rentabile, în special pentru dimensiunile mari, în comparație cu vanele cu sertar. Desigur, vanele fluture dublu excentrice pot fi instalate și suprateran.
