Vane de reținere cu bilă

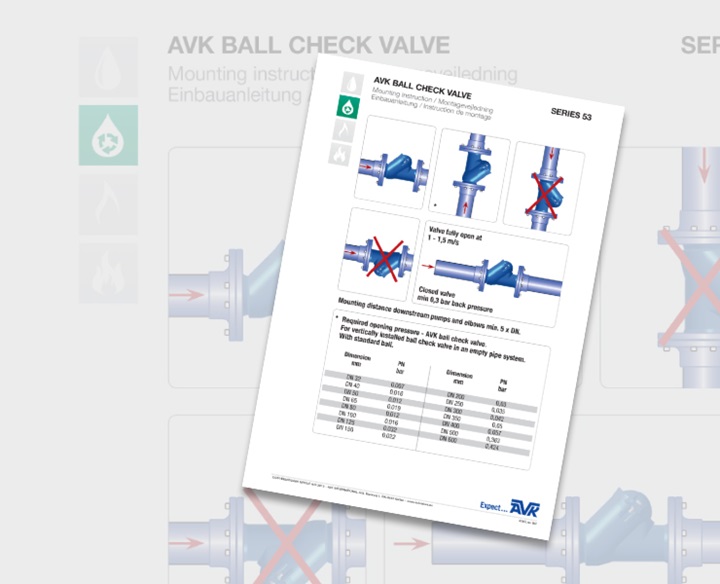

AVK oferă vane de reținere cu bilă între DN 32-600, cu bila acoperită cu cauciuc NBR în varianta standard sau cu poliuretan pentru medii abrazive sau când se dorește să se controleze prin greutatea bilei zgomotul sau loviturile de berbec. Vanele de reținere cu bilă pot fi instalate atât în poziție orizontală, cât și verticală.
Ce este o vană de reținere cu bilă?
O vană de reținere cu bilă funcționează cu ajutorul unei bile care se deplasează în sus și în jos în interiorul vanei. Suprafața de sprijin este prelucrată pentru a oferi o bună conectivitate cu bila, iar camera bilei este în formă conică pentru a ghida bila pe scaun pentru asigura etanșeitatea și pentru a preveni curgerea în sens invers.
Dacă capacitatea pompei nu este suficientă, este posibilă alegerea unei bile mai ușoare, iar în cazul în care, la oprirea pompei apare lovitura de berbec, acest fenomen poate fi rezolvat prin selectarea unei bile mai grele.
Unde sunt utilizate vanele de reținere cu bilă?
Scopul utilizării vanelor de reținere cu bilă este de a preveni curgerea în sens invers într-un sistem de conducte, iar vanele de reținere cu bilă sunt adesea plasate pe partea de ieșire a pompelor pentru protejarea lor. Vanele de reținere cu bilă sunt utilizate în mod obișnuit în aplicațiile pentru ape uzate, în sistemele de protecție împotriva incendiilor și în irigații.

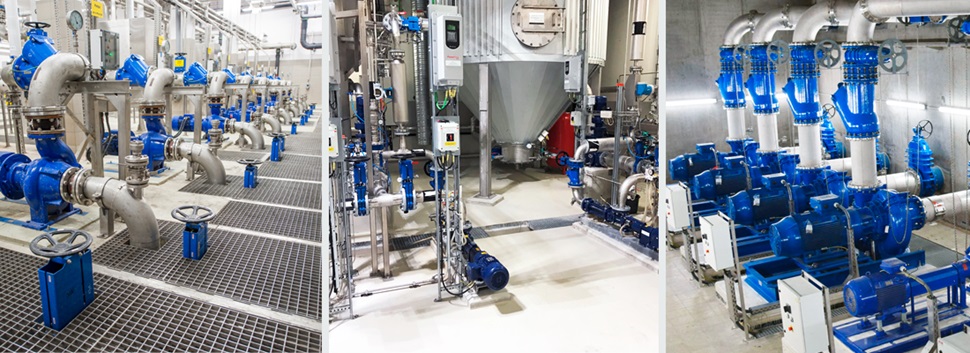

Vanele de reținere cu bilă sunt deseori preferate în stațiile de pompare în care nu există personal de întreținere permanent, deoarece acest tip de vană necesită doar o întreținere limitată. Necesitatea întreținerii apare de obicei atunci când bila produce zgomot cauzat de capacitatea insuficientă a pompei sau de lovitura de berbec.
Vanele de reținere cu bilă de la AVK sunt proiectate astfel încât să necesite întreținere minimă
Vanele de reținere cu bilă AVK sunt cu autocurățare, deoarece bila se rotește în timpul funcționării eliminând riscul depunerii impurităților pe suprafața bilei. Bila standard este proiectată cu un miez metalic acoperit cu cauciuc NBR, iar duritatea cauciucului este optimizată pentru a împiedica blocarea bilei în scaun. Bilele din poliuretan pot fi folosite pentru medii abrazive și atunci când sunt necesare greutăți diferite pentru a preveni apariția zgomotului sau a loviturii de berbec. Secțiunea interioară integrală și netedă asigură un debit maximal cu pierderi de presiune reduse și elimină riscul depunerilor în partea de jos a vanei ce ar putea duce la pierderea etanșeității.

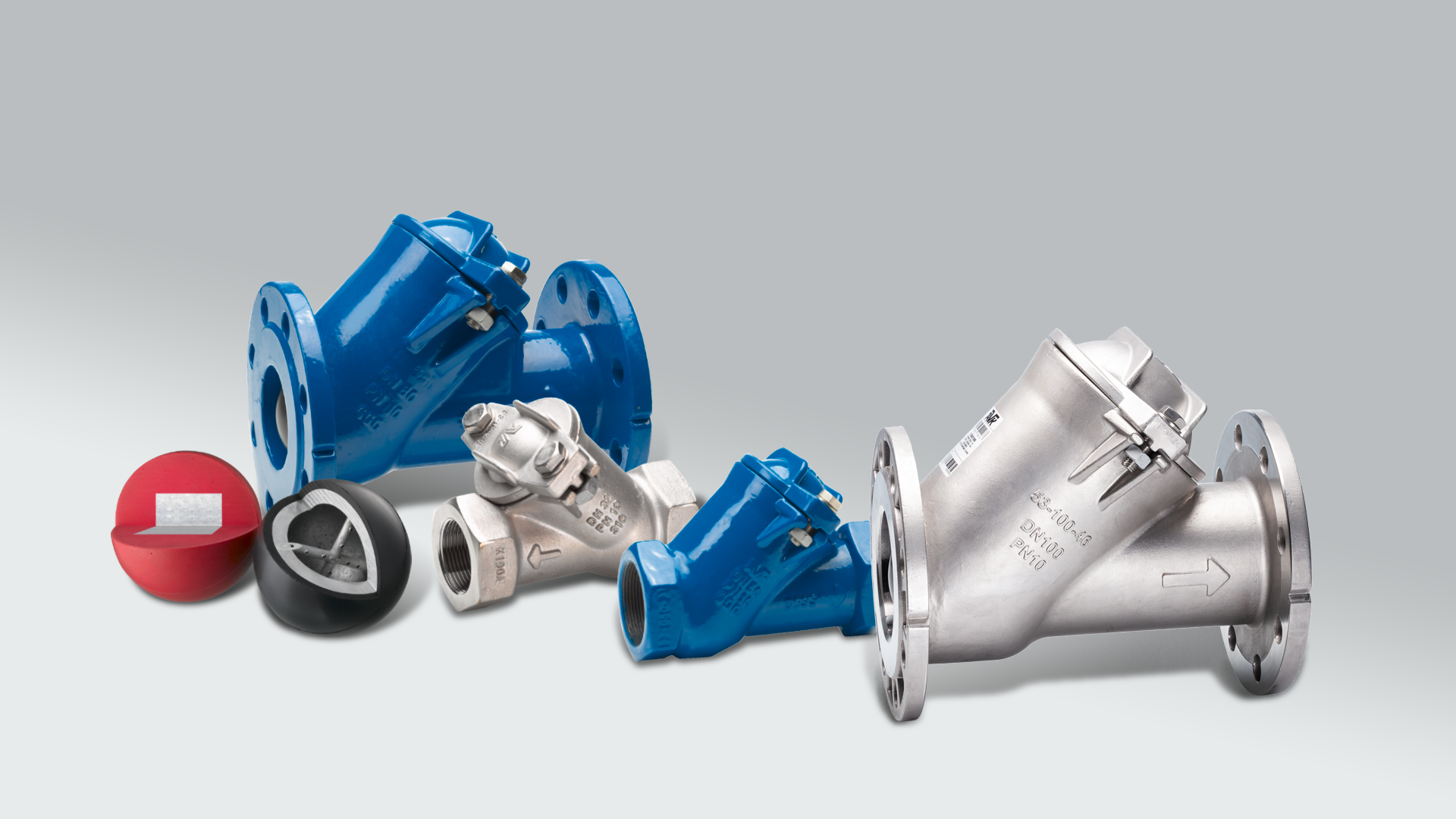

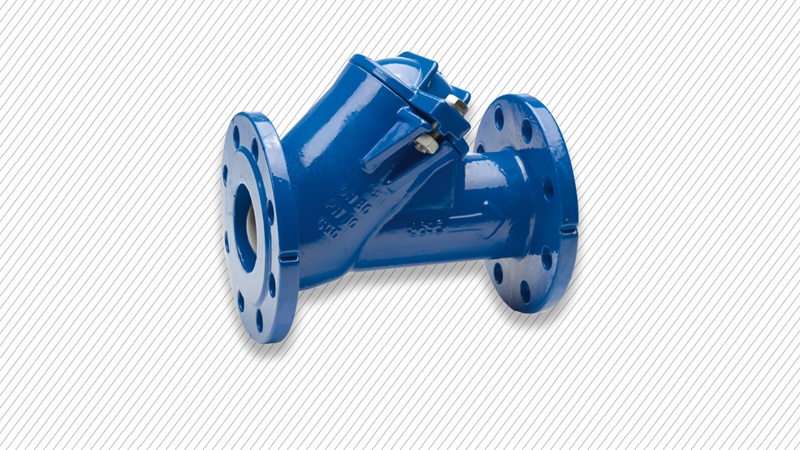

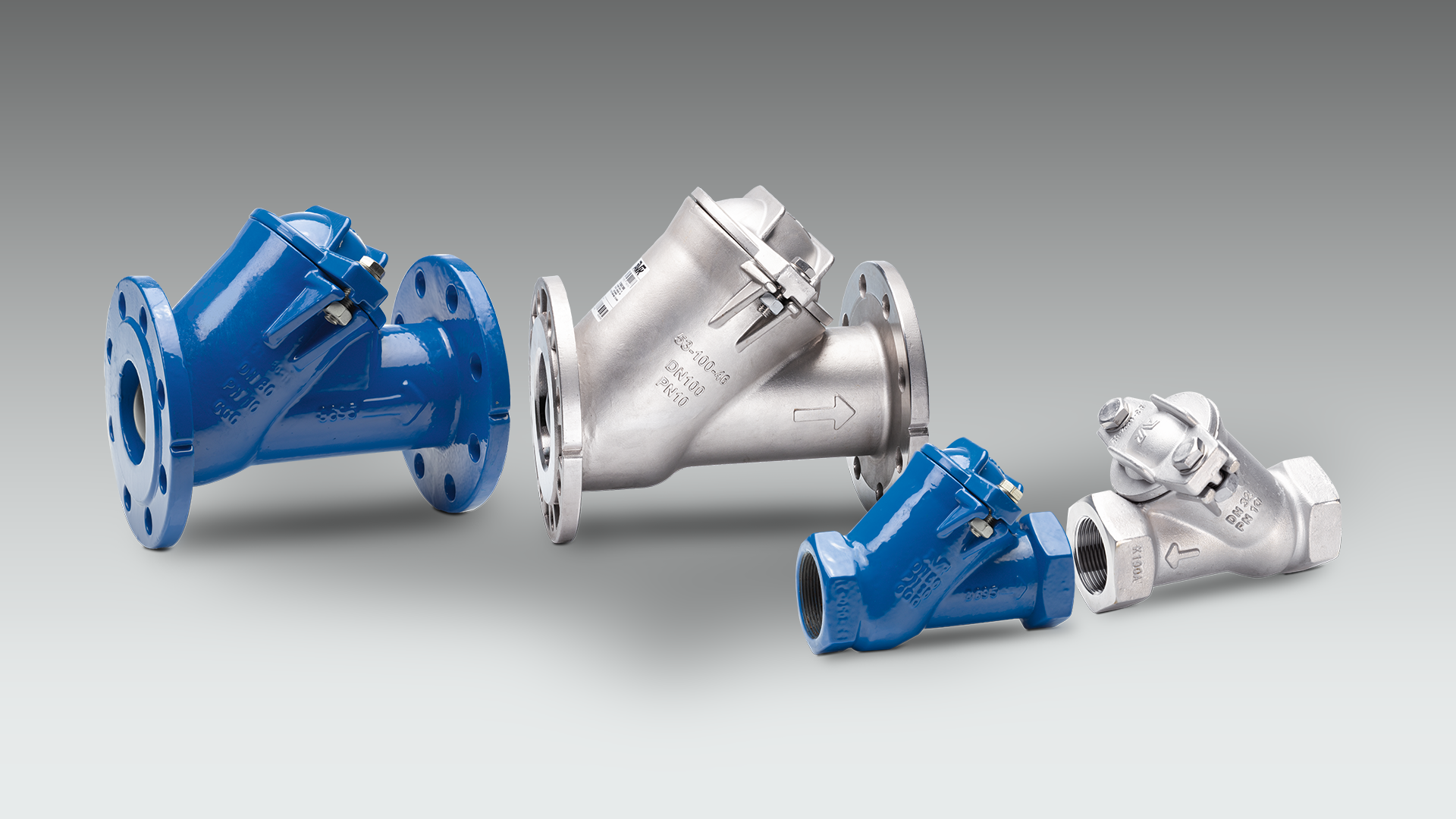

Vanele de reținere cu bilă AVK au corpul din fontă ductilă, cu acoperire epoxidică la interior și exterior, fiind disponibile în varianta cu flanșe între DN 50 și DN 600 și în varianta cu filet BSP intern între DN 32 și 50. De asemenea, aceste vane pot fi furnizate cu corp din oțel inoxidabil AISI 316 pentru instalare în medii agresive în variantă cu filet între DN32 și DN80 și în variantă cu flanșă Pentru DN 80, 100 și 150.
Principalele caracteristici ale vanelor de reținere cu bilă de la AVK
- Sistem de auto-curățare
- Secțiune interioară integrală și netedă ce asigură pierderi de presiune reduse
- Etanșeitate la contrapresiune minimă
- Bile din poliuretan disponibile pentru medii abrazive
- Bile disponibile în diferite greutăți
- Corp din fontă ductilă sau din oțel inoxidabil rezistent la acizi
- Disponibile până la DN 600
Problemele specifice se rezolvă cu bila corespunzătoare:
Problemele specifice care pot să apară și modul în care pot fi rezolvate cu ajutorul vanelor de reținere cu bilă corespunzătoare:
- Lovitură de berbec: utilizați o bilă mai grea cu 20%
- Vibrații și rezonanță în vană: utilizați o bilă cu greutate diferită
- Bila se blochează pe scaun: folosiți cauciuc cu duritate Shore min. 60 sau folosiți miez metalic în bilă
