De ce se folosesc vanele de control?
Apa este o resursă rară care trebuie protejată. Trebuie să asigurăm apă pentru generațiile următoare și pentru o populație în continuă creștere. Vanele de control pot ajuta la reducerea pierderilor de apă și contribuie la gestionarea eficientă a alimentării cu apă, menținând o anumită presiune, debit sau nivel, indiferent de modificările din rețea.
Consecințe ale pierderilor de apă
Din perspectiva mediului, se pierd cantități semnificative de apă prețioasă, iar energia folosită pentru tratarea și distribuirea apei pierdute este la rândul ei irosită.
Pentru companiile de apă, apa care a fost produsă, dar „pierdută” înainte de a ajunge la client prin spărturi, furt sau inadvertențe în măsurare este o sursă nedorită de costuri.
Vanele de control asigură managementul presiunii în rețelele de alimentare
Vanele de control automate sunt utilizate pentru a asigura o gestionare eficientă a presiunii și a debitului, ceea ce duce la:
- Reducerea pierderilor de apă prin spărturi
- Risc redus de șoc hidraulic și lovitură de berbec
- Mai puține întreruperi de furnizare a apei către consumatori
- Minimizarea riscului de contaminare
- Economii pentru companiile de apă
Citiți despre avantajele gestionării presiunii în rețeaua de alimentare
Citiți despre admisia nedorită de aer
Citiți despre lovitura de berbec

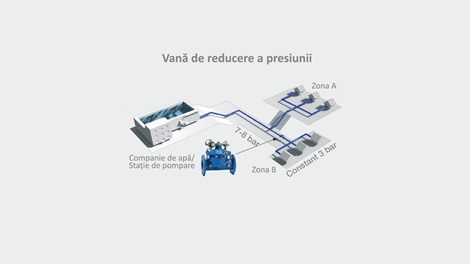

Ce este o vană de reducere a presiunii?
Vana de reducere a presiunii reduce automat o presiune mai mare de intrare la o presiune de ieșire mai mică, indiferent de modificările debitului sau a presiunii de intrare.
Pilotul simte presiunea de ieșire prin conexiunea la orificiul de ieșire a vanei. Pilotul reacționează la mici modificări ale presiunii de ieșire, controlând poziția vanei prin modularea presiunii în camera de control. Când presiunea de ieșire se modifică în funcție de valoarea setată a pilotului, pilotul modulează pentru a asigura controlul presiunii.
Exemplu: Presiunea este de 7-8 bar, ceea ce este adecvat pentru alimentarea consumatorilor din zona A, dar este prea mare pentru consumatorii din zona B. Prin urmare, este instalată o vană de control pentru reducerea presiunii la 3 bari în zona B.

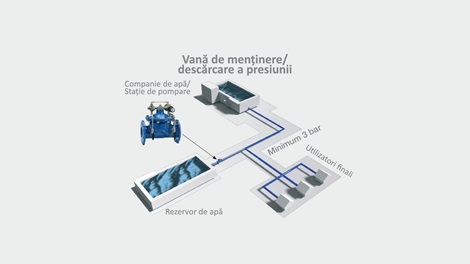

Ce este o vană de menținere/descărcare a presiunii?
Vana de menținere a presiunii menține automat o presiune de intrare minimă presetată prin eliberarea excesului de presiune, indiferent de modificările debitului.
Pilotul reacționează la mici modificări ale presiunii de intrare, controlând poziția vanei. Dacă presiunea de intrare scade sub punctul de reglare, vana principală se închide sau modulează pentru a asigura o presiune minimă de intrare. Vana de menținere a presiunii reține o contrapresiune minimă la intrare și permite în mod normal curgerea. Vana de descărcare a presiunii rămâne în mod normal închisă și se deschide numai atunci când presiunea depășește un punct de reglare predeterminat.
Exemplu: Când se umple un rezervor, presiunea scade, lăsând consumatorii fără apă. Prin urmare, este instalată o vană de control care menține presiunea pentru consumatori.
Ce este o vană de menținere a debitului?
Vana de menținere a debitului monitorizează automat debitul și il reglează astfel încât să nu depășească debitul maxim permis indiferent de modificările de presiune.
Căderea de presiune este sesizată de pilotul pentru debit constant. Când debitul este scăzut și căderea de presiune este sub punctul de setare al pilotului, pilotul pentru debit constant și vana principală vor fi complet deschise. Dacă debitul este mare și căderea de presiune devine mai mare decât valoarea de referință, vana începe să regleze debitul în conformitate cu valoarea de referință, asigurându-se că debitul nu depășește debitul maxim admis.
